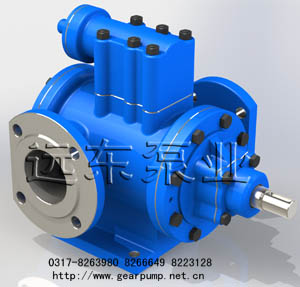

3GR三螺杆泵

3GR三螺杆泵适用范围:20-150cst润滑油类及润滑性液体 流量0.3-94m3/h,   高工作压力60bar.

螺杆泵是利用螺杆的回转来吸排液体的.中间螺杆为主动螺杆,由原动机带动回转,两边的螺杆为从动螺杆,随主动螺杆作反向旋转.主,从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸入口和排出口之间, 就会被分隔成一个或多个密封空间.随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断 向前推进的情形那样,这就是螺杆泵的基本工作原理.

●特点：包括3G 通用型，3GC船用型及型。3G三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。

 ●3G三螺杆泵适用介质及性能范围：

3G三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液体粘度为1.2~100°E（3.0~760cst），高粘度液体亦可通过加温降粘后输送。流量范围0.2~590m3/h，   高工作压力100bar，   高温度150℃。

●结构:

1、结构简单：具有多种结构形式，一般小流量0.2~6.5m3/h，泵的泵体和衬套合为一体（统称泵体），轴封为机械密封。

中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同械密封和填料密封两种。

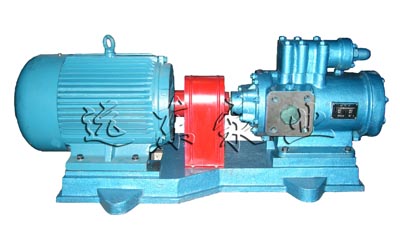

3G船用泵的安装形式有卧式和立式两种，原动机为交、直流船用电动机。

2、寿命长：3G三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没械接触，而由所输压力液体驱使从杆绕轴心线自转，主、从杆之间、螺杆与衬套之间皆有一层油膜保护，因而泵的机械摩擦，寿命堪称半   性。

3、所输液体在3G三螺杆泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部件惯性小，则起动力矩和振动很小。

4、具有高吸入能力。

5、为3G三螺杆泵、电机及管路系统的   ，中等流量以上的螺杆泵均带有   阀，当压力超过   阀的设定压力时，高压油将回流至泵的进油口。

●系列说明

●材料代码
