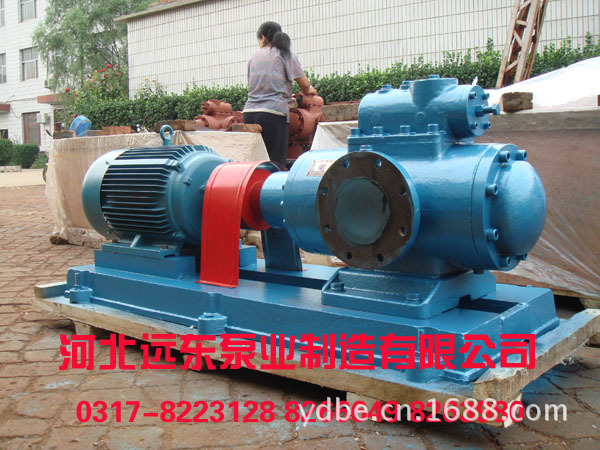

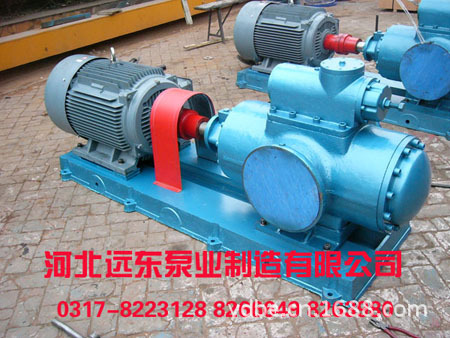

SNH80R36E6.7W3三螺杆泵输送煤焦油泵

输送煤焦油泵工作原理:

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，其中螺纹圈数看做液体，当螺钉旋转时螺纹在转动时就相当于液体在螺杆泵里面的情形，这就是螺杆泵的基本工作原理。螺杆与壳体之间的密封面是一个空间曲面。在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。这些三角形 的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。而凹槽B、C又沿着自己的螺线绕向背面， 并分别和背面的凹槽D、E相连通。由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口a’b’c’，所以D、F、E也将相通。这样，凹槽ABCDEA也就组成一个“∞” 形的密封空间(如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封)。不难想象，在这样的螺杆 上，将形成许多个独立的“∞”形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。因此，为了使螺杆能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。

螺杆泵有以下优点：1)压力和流量范围宽阔。压力约在3.4-340千克力/cm 2，流量可达18600cm3/分；2)运送液体的种类和粘度范围宽广；3)因为泵内的回转部件惯性力较低，故可使用很高的转速；4)吸入性能好，具有自吸能力；5)流量均匀连续，振动小，噪音低；6)与其它回转泵相比，对进入的气体和污物不太敏感； 7)结构坚实，安装保养容易。

螺杆泵的缺点是，螺杆的加工和装配要求较高；泵的性能对液体的粘度变化比较敏感。

特点:★定子与转子接触的螺旋封线将收入腔与排出腔   分开，使泵具有阀门的隔断作用★可实现液、气、固体的多相混输★泵内流体流动时容积不发生变化，没有瑞流搅动和脉★弹性定子形成的容积腔能地降低输送含固体颗粒介质时的磨耗★输入介地粘度可达50000Mpa·s含固量可达50%★流量与转速正比，借助调速器可实现量的自动调节,泵可以正反输送。

螺杆泵具有以下优点：1．和离心泵相比螺杆泵无需安装阀们流量是稳定的线性流动;2． 和柱塞泵相比螺杆泵具有自吸、吸入高度强;3．和隔膜泵相比螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质;4． 和齿轮相比，螺杆泵可输送高粘度的物质;5．和柱塞泵，隔膜泵及齿轮泵不同的是，螺杆泵可用于药剂填充和计量.

由于部件通用组合系列化有多种结构，可用于卧式，法兰式和立式安装。 根据所输送介质需要还可提供加热或冷却结构。热设备中用做燃油喷油，燃油供应和输送泵。在机械工业中用做液压，润滑和遥控马达泵。在化学石油化工和食品工业中用做装载，输送和供液泵。在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。

三螺杆泵特点及优点：（1）压力和流量范围宽阔，流量范围0.2～320m3/h   高工作压力可达5MPa；（2）运送液体的种类和粘度范围宽广,粘度范围1mm2/s-760mm2/s；（3）因为三螺杆泵内的回转部件惯性力较低，故可使用很高的转速；（4）吸入性能好，具有的自吸能力；（5）流量均匀连续，振动小，噪音低，几乎没有脉动；（6）三螺杆泵结构坚实，安装方便有(卧式、立式、法兰式、插装式）保养容易；（7）三螺杆泵具有的耐热性，一般工作温度是（1~250°C)超过此温度需   ；（8）根据所输送介质需要还可提供加热或冷却结构；（9）三螺杆泵几乎没有磨损，三螺杆泵只要选型正确，使用寿命长。（10）三螺杆泵的工作。

1.转子液压平衡，振动小，噪音低。

2.输出稳定，无脉动。

3.   。

4.具有的自吸能力。

5.零部件采用通用性强的系列化设计，具有多种安装方式。

6.结构紧凑，体积小，重量轻，可在较高转速下工作。

●SN三螺杆泵输送介质种类：

a. 润滑性液体：如机械油，滑油，重油，渣油

b. 低润滑性液体：如轻柴油，重柴油，含蜡稀油

c. 粘性液体：如各种合成橡胶液和人造胶液，乳化液

●SN三螺杆泵应用：

·在供热设备中用做燃油，燃油供应和输送泵。

·在机械工业中用做液压，润滑和摇控马达泵。

·在化学石油化工和食品工业中用做装载，输送和供液泵。

·在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。

●SN三螺杆泵形式代号

a.从驱动端看,若要求泵轴顺时针转动,则选R,逆时针转动,则选L.

●SN三螺杆泵形式

●SN三螺杆泵螺旋角

汽轮机调速器润滑油泵 SMH210R46E6.7W28三螺杆泵头 陕西榆林   气化工有限责任公司

输送苯酚泵 2CY-4.2/2.5齿轮泵 贵州中化开磷化肥有限公司

输送煤焦油泵 2CY-5/0.33齿轮泵 广西鹿寨化肥有限责任公司

输送聚乙酰胺泵 SMH40R46E6.7W23泵头 山东尚舜化工有限公司

输送煤焦油泵 2CY-7.5/2.5齿轮泵 浙江嘉化工业园投资发展有限公司

输送合成树脂泵 SMH80R36E6.7W23三螺杆泵 陕西兴化集团有限责任公司

输送呋喃树脂泵 NYP220高粘度泵 重庆民丰化工有限责任公司

输送润滑脂泵 SMH80R42E6.7W21三螺杆泵 山东泰山轮胎公司

污泥泵 G40-1V-W110单螺杆泵 湖南湘维有限公司

输送表面活性剂泵 2CY-1.1/14.5齿轮泵 大庆产业区南天实业有限公司

输送润滑脂泵 2CY-2/1.45齿轮泵 株洲兴隆化工实业有限公司

输送齿轮油泵 2CY-3.3/0.33齿轮泵 河北盛华化工有限公司

输送灰膏泵 SMH40R38E6.7W23三螺杆泵 河北精信化工集团有限公司

液压油泵 2CY-8/0.33齿轮泵 四川川恒化工股份有限公司

输送煤焦油泵 2CY-12/0.33齿轮泵 中国平煤能源化工集团飞行化工有限公司

输送涂料泵 SNF210R46U12.1W2泵头 通化化工股份有限公司

输送植物油泵 2CY-29/0.36齿轮泵 浙江华泰塑胶股份有限公司

输送煤焦油泵 SPF20R38G10W21三螺杆泵头 甘肃银达化工有限公司

变压器油泵 2CY-38/0.28齿轮泵 临沂久泰能源化工有限公司

可可油泵 2CY-58/0.28齿轮泵 南宁化工股份有限公司

炭黑油循环泵 SPF20R38G10FW21三螺杆泵头 湖北嘉辉化工集团有限公司

蒽油循环泵 SPF20R38G10FW21三螺杆泵头 山西同世达煤化工集团有限公司

   泡沫泵 NYP-220 大连齐化化工有限公司

灌封胶泵 NYP-320 江苏淮河化工有限公司
